使用超声波传感器的液位控制器系统

下载项目文档/概要

该项目套件可用

测试

测试

点击“立即购买”,以获得成套价格和交付详情


没有接触项目的液位控制器系统主要旨在使用超声波模块检测液体水平。通过检测到它之前的反射,这种超声波传感器测量厘米中的液体水平。一旦电平低于设定点,第一泵会自动开始用水填充容器。如果水位低于设定水平,则其他电动机开始从容器中抽出水。因此,通过在这些电动机之间切换,系统将水位保持在容器中。该系统利用与该超声波模块接口的PIC微控制器。TX传感器将从电平反射的超声波信号发送,并由超声波RX传感器接收。然后将这些信号发送到微控制器,该微控制器启动继电器以打开或关闭泵。用户可以通过将系统设置为正常模式来检查当前的液位。然后用户可以切换到设置模式以将液位设置为所需的级别。 PIC microcontroller then operates to bring the liquid level to the desired range.


  • 硬件规格
  • pic microcontroller.
  • 超声波传感器
  • 液晶显示器
  • 水晶振荡器
  • 电阻器
  • 电容器
  • 晶体管
  • 电缆和连接器
  • 二极管
  • PCB和面包板
  • 引领
  • 变压器/适配器
  • 按按钮
  • 转变
  • 我知道了
  • IC插座
  • 泵电机
  • 软件规格
  • MC编程语言:C

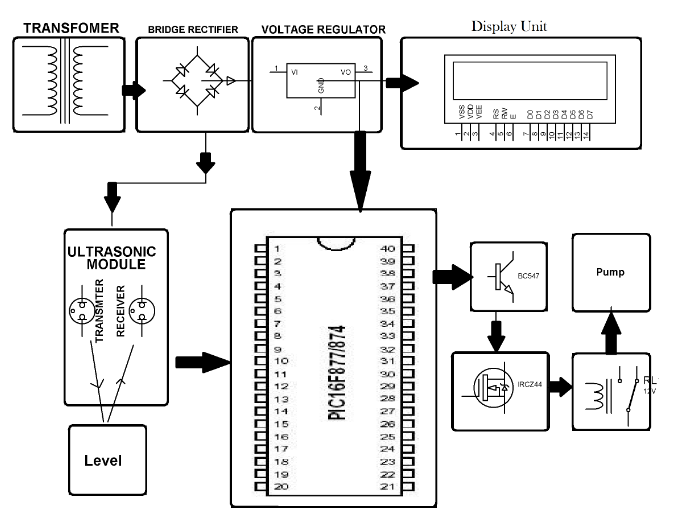

框图

- >
