电视遥控家居自动化图片

下载项目文档/概要

测试

测试


电视遥控家用电器项目旨在使用电视遥控器操作电荷。远程发送由在控制单元中接收的传感器接收的红外编码数据。系统操作从电视遥控器传输的命令上的电负载。基于RC5的编码数据被发送用于电视遥控器由IR接收器接口接收到PIC微控制器。微控制器上的程序是指基于输入数据生成相应输出的RC5代码,以通过继电器驱动器IC操作一组中继。该系统的主要目的是在现有的国内区域使用它来通过传统的交换机或电视遥控器操作负载。可以使用射频技术来增强该系统,其中操作范围与IR型遥控器的视线距离无关。
该系统通过将房屋持有设备组合到控制单元来解决问题,该系统将由电视遥控器操作。

NevonProject Electronics Kits.
NevonProject Electronics Kits.
  • 硬件规格
  • 8051微控制器
  • 电视遥控器
  • IR传感器
  • 液晶显示器
  • 中继
  • IC的
  • IC插座
  • 水晶振荡器
  • 电阻器
  • 电容器
  • 晶体管
  • 电缆和连接器
  • 二极管
  • PCB和面包板
  • 引领
  • 变压器/适配器
  • 按按钮
  • 转变
  • 软件规格
  • Keil编译器
  • MC编程语言:C

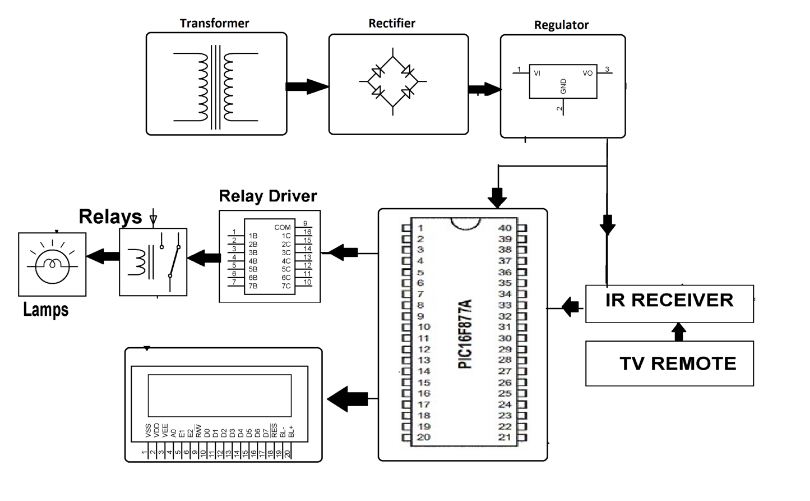

框图

- >
